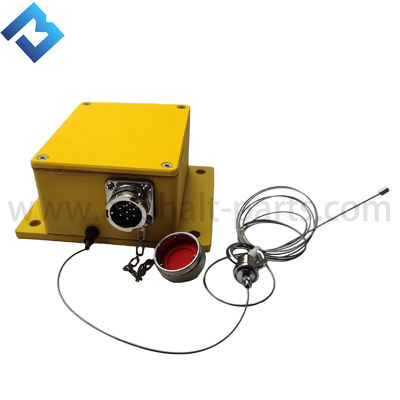

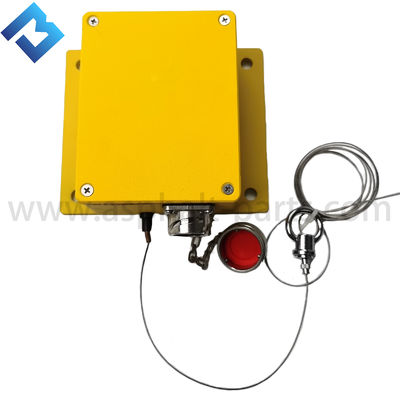

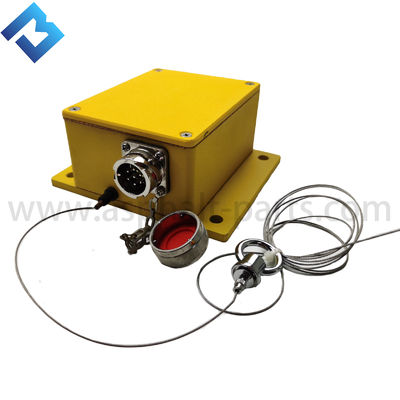

Sensor de fio de tração para fresadora (05940023)04-21-30070) sensor de corda para fresadora PM200

1. Função e Propósito

Sua função principal é rastrear com precisão uma linha de referência de fio tensionado externo (Stringline) e converter o deslocamento mecânico em sinais elétricos transmitidos para o controlador principal, ajustando assim automaticamente a profundidade do tambor de fresagem para garantir que a superfície da estrada fresada atenda totalmente aos requisitos de elevação, inclinação e suavidade projetados.

Detecção Mecânica: O sensor é equipado com um braço mecânico de precisão ou rolo. Durante a operação, este componente repousa diretamente sobre o cabo de aço (Stringline) que serve como referência absoluta.

Conversão de Sinal: Quando a altura da máquina em relação ao fio muda (por exemplo, devido à irregularidade da superfície da estrada existente fazendo com que o corpo levante ou abaixe), o braço mecânico se move de acordo. Os componentes internos do sensor (geralmente um potenciômetro ou encoder de precisão) convertem esse pequeno deslocamento mecânico em um sinal elétrico de variação proporcional.

Controle de Profundidade: O controlador principal recebe este sinal elétrico e o compara com seu valor alvo definido internamente. Ao detectar qualquer desvio, o controlador emite imediatamente comandos para ajustar os cilindros hidráulicos do tambor de fresagem para compensação de profundidade em tempo real, garantindo uma profundidade de fresagem consistente.

2. Método de Operação e Características

Este é um sensor mecanoeletrônico do tipo de contato:

Tipo de Contato: Deve estar em contato físico com a linha de referência de fio para operar.

Alta Precisão: Como a linha de referência de fio fornece uma referência de altura absoluta fixa e precisa, este método é o mais preciso e confiável de todos os métodos de nivelamento. É comumente usado em projetos que exigem suavidade extremamente alta, como rodovias e pistas de aeroportos.

Medição Direta: Mede diretamente a posição da máquina em relação à linha de referência, em vez de medir a distância até a superfície da estrada, portanto, não é afetado pela condição da superfície fresada.
