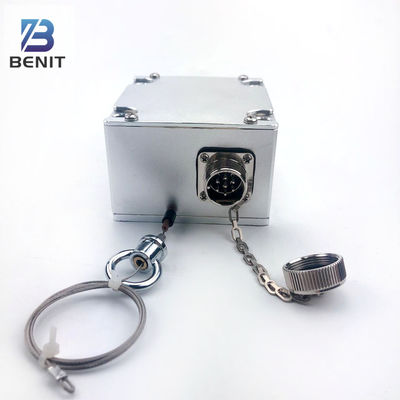

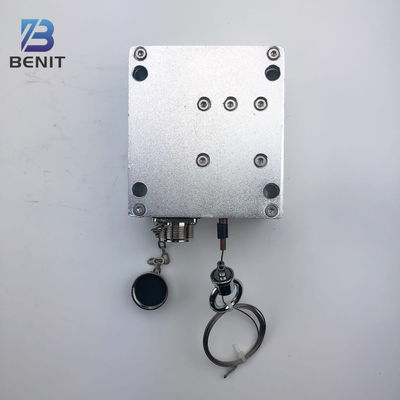

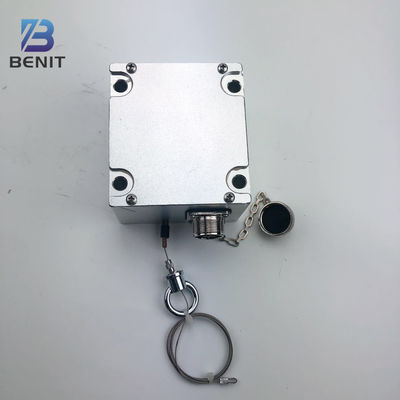

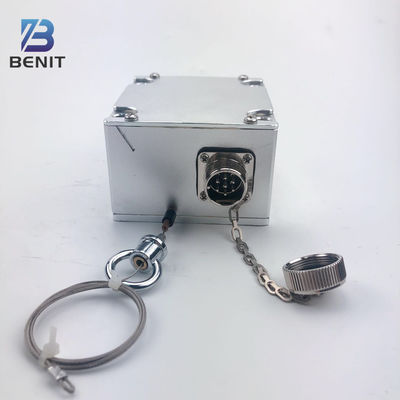

Sensor de fresagem de estrada (2137341/161455) 04-20-30070) Controlador de Fio

1. Função e Propósito

Sua função principal é monitorar a altura da referência e transmitir sinais para o controlador principal para ajustar automaticamente a profundidade do tambor de fresagem, garantindo que a superfície da estrada atinja a suavidade ou inclinação pré-definida.

Detecção de Altura: O sensor funciona detectando uma referência externa. Essa referência pode ser um fio esticado, um meio-fio fixo ou uma superfície de estrada existente não fresada.

Transmissão de Sinal: O sensor converte internamente as mudanças de posição mecânica ou variações de distância detectadas em sinais elétricos.

Controle de Profundidade: O controlador principal recebe os sinais do sensor e os compara com o valor de profundidade ou inclinação desejado definido pelo operador. O controlador, então, envia comandos para ajustar as esteiras da fresadora ou os cilindros hidráulicos do tambor de fresagem, alcançando o ajuste fino da profundidade de fresagem para garantir uma superfície fresada muito lisa.

2. Tipos e Operação

Dependendo do tipo de referência que detecta, este sensor geralmente vem em duas formas, e o nome "Controlador de Fio" sugere fortemente que ele é projetado principalmente para referência mecânica de fio esticado:

Sensor Mecânico / Sonda: Equipado com um braço mecânico móvel. Durante a operação, o braço repousa diretamente sobre o fio de referência esticado ou meio-fio. O movimento para cima e para baixo do braço é convertido em um sinal elétrico. Este é o método de nivelamento mais clássico e confiável, especialmente adequado para projetos que exigem alta precisão.

Sensor Ultrassônico Sem Contato: Mede a distância do sensor à referência da superfície da estrada (por exemplo, superfície existente) emitindo e recebendo ondas ultrassônicas. Este método não requer a instalação de um fio físico, tornando a configuração mais rápida, mas sua precisão e capacidade anti-interferência podem ser ligeiramente menores do que o tipo mecânico.

O "Controlador de Fio" pode se referir à unidade de controle inteira que integra a função de receber e processar sinais do sensor mecânico.

3. Localização

O sensor é tipicamente montado no lado esquerdo, lado direito ou nas extremidades dianteira/traseira da estrutura da esteira (ou corpo) da fresadora usando um suporte de montagem de sensor dedicado. A posição de montagem deve garantir que ele possa entrar em contato estável com a referência (fio esticado ou superfície da estrada).
