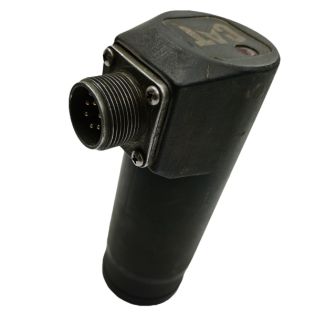

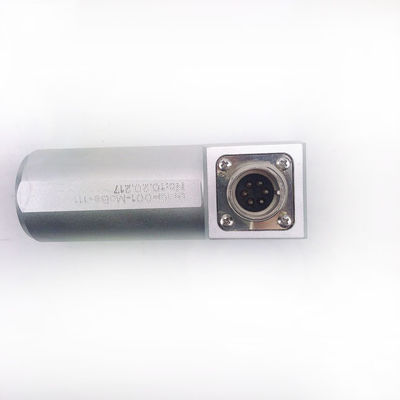

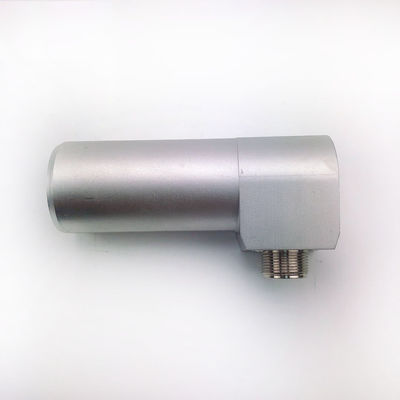

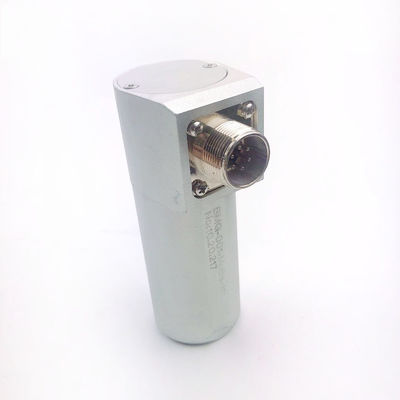

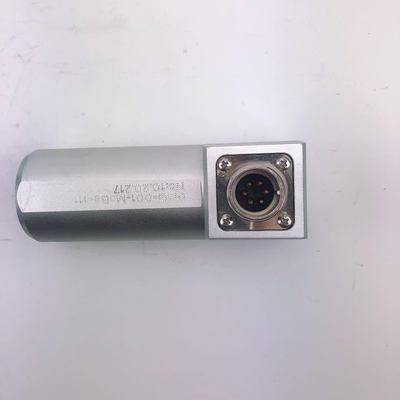

PARTES DE RESERVA P/N369-4794-00 SENSOR Controlador de nível do medidor para AP655F/AP355 PAVER

1. Visão Geral do Sistema
Na vibroacabadora de asfalto AP655F, o sistema de nivelamento de material representado pela P/N 369-4794-00 é um sistema de detecção ultrassônica sem contato. Sua missão principal é manter automaticamente uma altura constante da pilha de material (mistura asfáltica) na frente da régua, o que é um fator crítico para garantir a suavidade e a qualidade do pavimentação.
Função Principal: Monitorar continuamente a altura do material na frente da régua e usar um sistema de controle eletrônico para regular automaticamente a velocidade das esteiras (Alimentadores) e helicoidais (Helicoidais), alcançando um controle de malha fechada de "aumentar a alimentação de material quando baixo, diminuir a alimentação quando alto."
Objetivo Final: Garantir um suprimento contínuo, uniforme e constante de material. Isso evita defeitos de pavimentação como rasgões, amassados, ondulações ou segregação de material causados por flutuações no volume de material. Também reduz significativamente a carga de trabalho do operador.

2. Componentes Principais
Embora este número de peça específico possa se referir a um desses componentes, o sistema completo geralmente inclui:

• Sensores Ultrassônicos: São os "olhos" do sistema. Geralmente, um é montado em cada lado, acima da frente da régua, apontando para baixo para a pilha de material. Eles emitem continuamente ondas ultrassônicas e recebem ecos, calculando a distância até o topo da pilha com base na diferença de tempo.
• Módulo de Controle / Controlador: É o "cérebro" do sistema. Ele recebe sinais dos sensores ultrassônicos e os compara com o valor de altura de material desejado pré-definido pelo operador. Em seguida, calcula um sinal de comando com base em qualquer desvio.
• Interface do Operador: Localizada no painel de controle na estação do operador. O operador a utiliza para ligar/desligar o controle automático e para definir a altura de material desejada (geralmente expressa como uma porcentagem da altura das comportas de material, por exemplo, definida entre 60%-80%).
• Atuadores: São as "mãos e pés" do sistema. Comandos do módulo de controle são enviados através de circuitos elétricos para válvulas eletroproporcionais que controlam os motores hidráulicos para as esteiras e helicoidais. Ao variar a corrente, o sistema ajusta precisamente o fluxo hidráulico, variando assim infinitamente a velocidade de alimentação e distribuição do material.

3. Como Funciona: O Processo

1. Medição: Os sensores ultrassônicos esquerdo e direito medem continuamente a distância até a superfície do material.
2. Comparação: O módulo de controle compara a distância real medida com a distância ideal pré-definida pelo operador (que representa a altura ideal do material).
3. Cálculo: Se o nível do material estiver muito baixo (valor real > valor pré-definido), o controlador calcula a necessidade de aumentar a velocidade de alimentação. Se o nível estiver muito alto (valor real < valor pré-definido), ele calcula a necessidade de diminuir a velocidade de alimentação.
4. Execução: O módulo de controle envia um sinal elétrico para as eletroválvulas hidráulicas, ajustando a velocidade das esteiras e helicoidais para alterar a taxa de alimentação do material.
5. Feedback: A mudança na taxa de alimentação faz com que a altura do material mude. Os sensores detectam essa nova mudança, e o ciclo se repete. Este processo contínuo de malha fechada mantém um equilíbrio dinâmico.

4. Principais Recursos e Vantagens

• Medição Sem Contato: A tecnologia ultrassônica é confiável e livre de manutenção, não sendo afetada pela temperatura, viscosidade ou cor do material.
• Controle Automático: Reduz significativamente a carga de trabalho do operador, permitindo que ele se concentre na direção de deslocamento da vibroacabadora e na operação geral.
• Melhoria da Qualidade da Pavimentação: Uma cabeça de material constante é o requisito mais fundamental para garantir a suavidade, densidade e uniformidade do pavimento.
• Redução de Desperdício de Material e Estresse Mecânico: Evita desgaste excessivo nas lâminas das helicoidais e na régua causado por sobrecargas, e evita paradas e resfriamento da régua devido à falta de material.
• Controle Independente Esquerdo/Direito: Os níveis de material esquerdo e direito são tipicamente detectados e controlados independentemente, permitindo que o sistema lide com situações assimétricas, como um lado ficando sem material.

5. Considerações Importantes

• Calibração: Os sensores devem ser instalados e calibrados corretamente para garantir a precisão da medição.
• Interferência Ambiental: Condições climáticas extremas (por exemplo, chuva forte, neblina densa) ou forte turbulência de ar (por exemplo, ventos fortes) podem teoricamente causar interferência mínima nos sinais ultrassônicos, embora na prática, o impacto seja geralmente mínimo durante operações de pavimentação padrão.
• Manutenção: Mantenha as pontas dos sensores limpas e livres de detritos como lama ou asfalto para garantir o funcionamento adequado.

Em resumo, o sistema de nivelamento de material representado pela P/N 369-4794-00 para a vibroacabadora AP655F é um sistema de controle de alimentação automática ultrassônico, altamente integrado e inteligente. É um componente central de vibroacabadoras modernas de alto desempenho, transformando a tradicional "operação baseada em experiência" em "controle de precisão automatizado". É um equipamento indispensável para garantir operações de pavimentação de alta qualidade.
