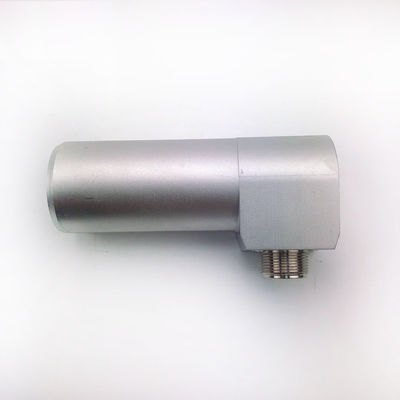

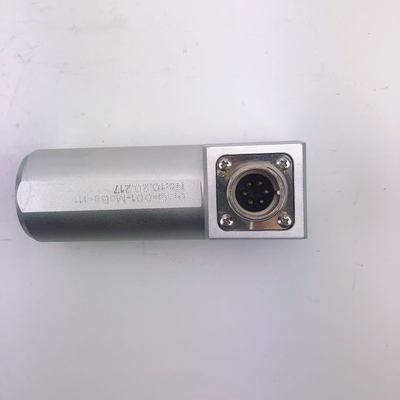

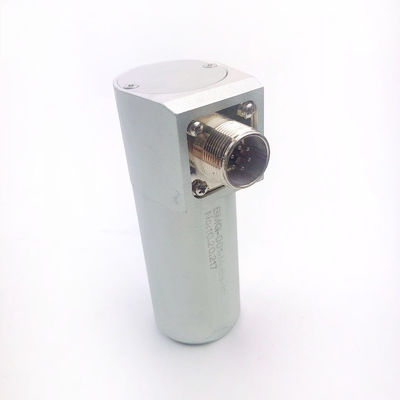

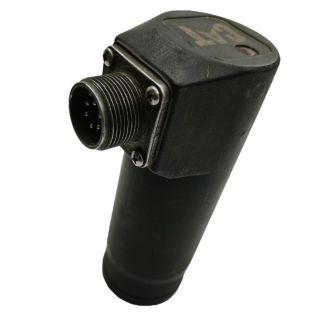

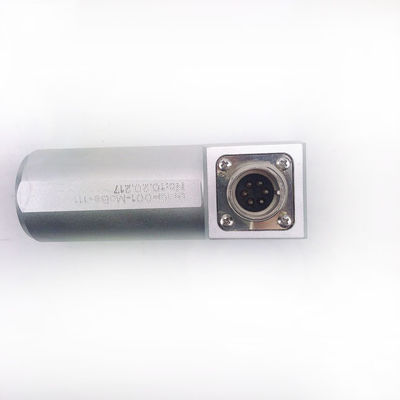

PEÇAS DE REPOSIÇÃO PARA PAVIMENTADORAS 369-4794 SENSOR DE NÍVEL 3694794 Medidor de nível Para PAVIMENTADORAS AP655F/AP355

1. Visão geral do sistema
No pavimentador de asfalto AP655F, o sistema de nivelamento de materiais representado pelo P/N 369-4794 é um sistema de detecção ultra-sônica sem contacto.Sua missão principal é manter automaticamente uma altura constante da pilha de material (mistura de asfalto) na frente da chapa, que é um fator crítico para garantir a suavidade e qualidade do pavimento.
Função principal:Monitorar continuamente a altura do material na frente da chapa e utilizar um sistema de controlo eletrónico para regular automaticamente a velocidade dos transportadores (Feeders) e augers (Augers), alcançando um controlo de circuito fechado de "aumento da alimentação do material quando baixa, diminuição da alimentação quando alta".
Objetivo final: garantir um fornecimento contínuo, uniforme e constante de material, evitando defeitos de pavimentação, como rasgos, indentos, solavancos,ou separação do material causada pela flutuação do volume do materialTambém reduz significativamente a carga de trabalho do operador.

2. Principais componentes
Embora este número de peça específico possa apontar para um desses componentes, todo o sistema normalmente inclui:

• Sensores ultrasônicos: Estes são os "olhos" do sistema. Geralmente, um é montado em cada lado, acima da frente da chapa, apontando para baixo para a pilha de material.Emitem continuamente ondas ultrassônicas e recebem ecos, calculando a distância até ao topo da pilha com base na diferença de tempo.
• Módulo de controlo/controlador: Este é o "cérebro" do sistema, que recebe os sinais dos sensores ultra-sônicos e os compara com o valor de altura do material desejado pré-definido pelo operador.Em seguida, calcula um sinal de comando com base em qualquer desvio.
• Interface do operador: carga no painel de controlo da estação do operador.O operador utiliza-o para ligar o comando automático ON/OFF e para definir a altura material desejada (muitas vezes expressa em percentagem da altura dos portões de material, por exemplo, entre 60% e 80%).
• Actuadores: Estes são as "mãos e pés" do sistema.Os comandos do módulo de controle são enviados através de circuitos elétricos para válvulas eletro-proporcionais que controlam os motores hidráulicos para transportadores e augersAo variar a corrente, o sistema ajusta com precisão o fluxo hidráulico, variando assim infinitamente a velocidade de alimentação e distribuição do material.

3Como Funciona: O Processo

1. Medição: Os sensores ultra-sônicos esquerdo e direito medem continuamente a distância até à superfície do material.
2. Comparação: o módulo de controlo compara a distância real medida com a distância ideal pré-estabelecida pelo operador (que representa a altura ideal do material).
3. Cálculo: se o nível do material for demasiado baixo (valor real > valor pré-definido), o controlador calcula a necessidade de aumentar a velocidade de alimentação.Calcula a necessidade de diminuir a velocidade de alimentação.
4. Execução: o módulo de controlo envia um sinal eléctrico para as eléctro-válvulas hidráulicas, ajustando a velocidade dos transportadores e dos augers para alterar a taxa de alimentação do material.
5. Feedback: A mudança na taxa de alimentação faz com que a altura do material mude. Os sensores detectam essa nova mudança e o ciclo se repete. Este processo contínuo de ciclo fechado mantém um equilíbrio dinâmico.

4Principais características e vantagens

• Medição sem contato: A tecnologia ultrasônica é confiável e livre de manutenção, não afetada pela temperatura, viscosidade ou cor do material.
• Controle automático: reduz significativamente a carga de trabalho do operador, permitindo que ele se concentre na direção de viagem do pavimentador e na operação geral.
• Melhoria da qualidade do pavimento: Uma cabeça de material constante é o requisito mais fundamental para garantir a suavidade, densidade e uniformidade do pavimento.
• Redução do desperdício de material e da tensão mecânica: evita o desgaste excessivo das lâminas da auge e da chapa causada por sobrecargas e evita paradas e resfriamento da chapa devido à falta de material.
• Controle independente esquerda/direita: os níveis de material esquerdo e direito são normalmente detectados e controlados de forma independente,permitindo ao sistema lidar com situações assimétricas como um lado a ficar sem material.

5Considerações importantes

• Calibração: os sensores devem ser correctamente instalados e calibrados para garantir a precisão da medição.
• Interferências ambientais: condições meteorológicas extremas (por exemplo, chuva intensa, névoa espessa) ou fortes turbulências do ar (por exemplo, ventos fortes) podem, teoricamente, causar interferências menores nos sinais ultra-sônicos,embora na prática, o impacto é geralmente mínimo durante as operações de pavimentação normais.
• Manutenção: Mantenha as sondas de sensores limpas e livres de detritos como lama ou asfalto para garantir o bom funcionamento.

Em resumo, o sistema de nivelamento de materiais representado pelo P/N 369-4794-00 para o pavimentador AP655F é um sistema de controlo automático de alimentação ultra-sônico altamente integrado e inteligente.É um componente central dos pavimentadores modernos de alto desempenhoÉ um equipamento indispensável para garantir operações de pavimentação de elevada qualidade.
